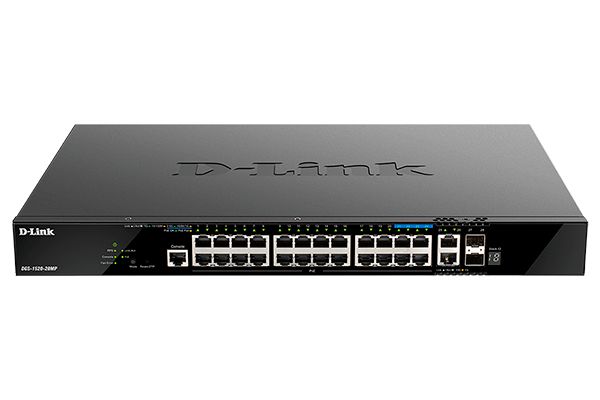

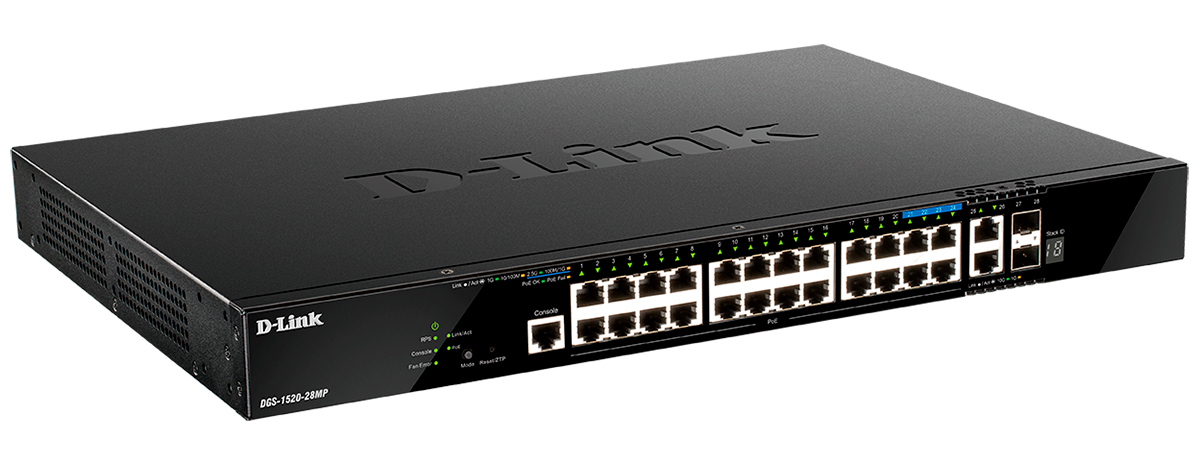

DGS-1520-28MPПоставляется в проекты
Описание
Характеристики
Аппаратное обеспечение
|
|
Процессор
|
• 1,25 ГГц
|
Оперативная память
|
• 512 МБ
|
Flash-память
|
• 64 МБ
|

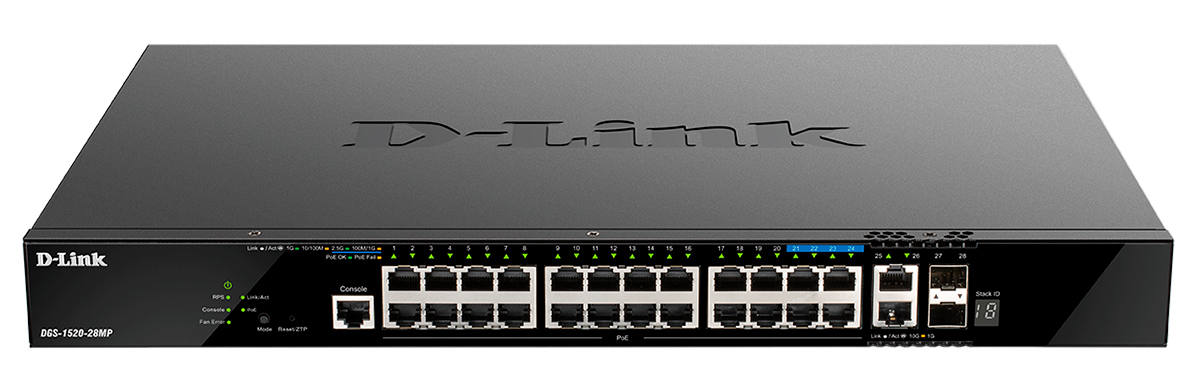

Интерфейсы
|
• 20 портов 10/100/1000Base-T с поддержкой PoE
• 4 порта 100/1000/2.5GBase-T с поддержкой PoE
• 2 порта 10GBase-T
• 2 порта 10GBase-X SFP+
• Консольный порт с разъемом RJ-45
|
Индикаторы
|
• Power
• RPS
• Console
• Fan Error
• Link/Activity/Speed Mode
• PoE Mode
• Link/Activity/Speed (на порт)
• PoE OK/PoE Fail (на порт с поддержкой PoE)
• Stack ID
|
Кнопки
|
• Кнопка Reset/ZTP
• Кнопка Mode
|
Сетевые кабели
|
• UTP категории 5, 5e (макс. 100 м)
• EIA/TIA-568 100-ом STP (макс. 100 м)
|

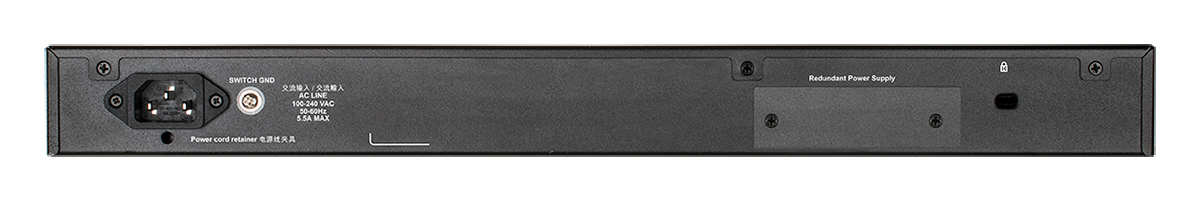

Разъем питания
|
• Разъем для подключения питания (переменный ток)
• Разъем для подключения резервного источника питания DPS-7001
|
Функционал
|
|
Стандарты и функции
|
• IEEE 802.3 10Base-T
• IEEE 802.3u 100Base-TX
• IEEE 802.3ab 1000Base-T
• IEEE 802.3bz 2.5GBase-T
• IEEE 802.3an 10GBase-T
• IEEE 802.3z 1000Base-X
• IEEE 802.3ae 10GBase-X
• IEEE 802.3az Energy-Efficient Ethernet
• Управление потоком IEEE 802.3x
• Автоматическое определение MDI/MDIX на всех медных портах
|
Дуплексный режим
|
• Полу-/полный дуплекс для скорости 10/100 Мбит/с
• Полный дуплекс для скорости 1000 Мбит/с
|
Производительность
|
|
Коммутационная матрица
|
• 140 Гбит/с
|
Метод коммутации
|
• Store-and-forward
|
Макс. скорость перенаправления 64-байтных пакетов
|
• 104,16 Mpps
|
Размер таблицы MAC-адресов
|
• До 16 384 записей
|
Статические MAC-адреса
|
• До 512 записей
|
Буфер пакетов
|
• 2 МБ
|
Jumbo-фрейм
|
• До 12 288 байт
|
Программное обеспечение
|
|
Стекирование
|
• Виртуальное стекирование
- D-Link Single IP Management (SIM)
- До 32 устройств в виртуальном стеке
• Физическое стекирование
- 10GBase-T и SFP+
- Кольцевая/линейная топология
- Полоса пропускания: до 80 Гбит/с
- До 8 устройств в стеке
|
Функции уровня 2
|
• Управление потоком
- 802.3x
- Предотвращение блокировок HOL
• Link Aggregation
- 802.1AX
- 802.3ad
- Макс. 32 группы на устройство/8 портов на группу
• Spanning Tree Protocol
- 802.1D STP
- 802.1w RSTP
- 802.1s MSTP
- Фильтрация BPDU
- Root Guard (Restriction)
- Loop Guard
• Loopback Detection
• Зеркалирование портов
- One-to-One, Many-to-One
- Поддержка зеркалирования для входящего/исходящего/трафика в обоих направлениях
- Поддержка 4 групп зеркалирования
• Зеркалирование потоков
- Поддержка зеркалирования для входящего трафика
• Зеркалирование VLAN
• RSPAN
• L2 Protocol Tunneling
• Ethernet Ring Protection Switching (ERPS) v1/v2
|
Многоадресная рассылка уровня 2
|
• IGMP Snooping
- IGMP v1/v2/v3 Snooping
- Поддержка 512 групп
- IGMP Snooping Fast Leave на основе узла
- Поддержка 128 статических многоадресных групп
- IGMP Snooping на VLAN
- Data Driven Learning
- IGMP Snooping Querier
- Report Suppression
• MLD Snooping
- MLD v1/v2 Snooping
- Поддержка 256 групп
- MLD Snooping Fast Leave на основе узла
- Поддержка 64 статических многоадресных групп
- MLD Snooping Querier
- MLD Snooping на VLAN
- MLD Proxy Reporting
|
VLAN
|
• Группы VLAN
- Макс. 4К VLAN-групп
- Макс. VID: 4094
• GVRP
- До 4K динамических VLAN-групп
• Double VLAN (Q-in-Q)
- Q-in-Q на основе портов
• Selective Q-in-Q
• 802.1Q
• Auto Surveillance VLAN
• VLAN на основе портов
• VLAN на основе протоколов
• Voice VLAN
• VLAN на основе МАС-адресов
• VLAN на основе подсетей
• VLAN translation
• Multicast VLAN (ISM VLAN для IPv4/IPv6)
• Asymmetric VLAN
• Private VLAN
• VLAN Trunking
• Super VLAN
|
Качество обслуживания (QoS)
|
• 802.1p
• 8 очередей на порт
• Обработка очередей
- Strict Priority
- Weighted Round Robin (WRR)
- Strict + WRR
- Weighted Deficit Round Robin (WDRR)
• Контроль перегрузки
- Weighted Random Early Detection (WRED)
- 802.1Qbb Priority-based Flow Control (PFC) [только для портов 10G]
• Поддержка следующих действий для потоков
- Метка приоритета 802.1p
- Метка предпочтения IP/DSCP
- Ограничение скорости
- QoS на основе времени
• CoS на основе:
- Порта коммутатора
- Внутреннего/внешнего VID
- Очередей приоритетов 802.1p
- МАС-адреса
- Ether Type
- IP-адреса
- DSCP
- ToS/IP preference
- Типа протокола
- Порта TCP/UDP
- Класса IPv6-трафика
- Метки потока IPv6
• Управление полосой пропускания
- На основе порта (входящее/исходящее, с мин. шагом 8 Кбит/с)
- На основе потока (входящее/исходящее, с мин. шагом 8 Кбит/с)
- Управление полосой пропускания по очереди (с мин. шагом 8 Кбит/с)
• Три цвета маркировки
- CIR/PIR (с мин. шагом 8 Кбит/с)
- trTCM
- srTCM
|
Функции уровня 3
|
• IPv4 ARP: 8192 записей
- 256 статических записей ARP
• IPv6 ND: 4096 записей
- 128 статических записей ND
• Интерфейс IP
- Поддержка 16 интерфейсов
• Gratuitous ARP
• Интерфейс Loopback
• Proxy ARP
- Поддержка Local ARP Proxy
• VRRP v2/v3
• IP Helper
|
Маршрутизация уровня 3
|
• Поддержка 1024 аппаратных записей маршрутизации по IPv4/IPv6
- 1 запись на каждый маршрут IPv4
- 2 записи на каждый маршрут IPv6
• Поддержка до 4096 аппаратных записей коммутации L3 по IPv4/IPv6
- 1 запись на каждый маршрут IPv4
- 2 записи на каждый маршрут IPv6
• Статическая маршрутизация
- Макс. кол-во записей IPv4: 512
- Макс. кол-во записей IPv6: 256
• Equal-Cost Multi-Path Route (ECMP)
• Weighted-Cost Multi-Path Route (WCMP)
• Маршрут IPv4/IPv6 по умолчанию
• Policy-based Route (PBR)
• Null Route
• Route Preference
• Route Redistribution
• RIPv1/v2/ng
• OSPF
- OSPF v2/v3
- Пассивный интерфейс OSPF
- Stub/NSSA area
- Equal-Cost Multi-Path Route (ECMP)
- Text/MD5 authentication
|
Многоадресная рассылка уровня 3
|
• IGMP v1/v2/v3
• IGMP Proxy
• MLD v1/v2
• MLD proxy
• DVMRP v3
• PIM Sparse-Dense Mode (PIM-SDM)
• PIM-SM/DM/SSM для IPv4/IPv6
|
Списки управления доступом (ACL)
|
• ACL на основе:
- Приоритета 802.1p
- VID
- MAC-адреса
-Ether Type
- LLC
- VLAN
- IP-адреса
- IP preference/ToS
- Маски DSCP
- Типа протокола
- Номера TCP/UDP-порта
- Класса IPv6-трафика
- Метки потока IPv6
• ACL на основе времени
• Фильтрация интерфейса CPU
• Макс. кол-во записей ACL
- Входящих (аппаратных): 1536
- Исходящих (аппаратных): 512
- Карта доступа VLAN: 2048
|
Безопасность
|
• Port Security
- Поддержка до 64 MAC-адресов на порт
• Защита от широковещательного/многоадресного/ одноадресного шторма
• D-Link Safeguard Engine
• DHCP Server Screening
• IP Source Guard
• DHCP Snooping
• IPv6 Snooping
• Dynamic ARP Inspection (DAI)
• DHCPv6 Guard
• IPv6 Route Advertisement (RA) Guard
• IPv6 ND Inspection
• Обнаружение проблем, связанных с совпадением сетевых адресов
• Предотвращение атак ARP Spoofing
- Макс. количество записей: 64
• L3 Control Packet Filtering
• Unicast Reverse Path Forwarding (URPF)
• Сегментация трафика
• SSL
- Поддержка TLS 1.0/1.1/1.2
- Поддержка доступа IPv4/IPv6
• SSH
- Поддержка SSH v2
- Поддержка доступа IPv4/v6
• Предотвращение атак BPDU
• Предотвращение атак DoS
|
AAA
|
• Guest VLAN
• Аутентификация 802.1X
- Управление доступом на основе порта/узла
- Назначение политики Identity-driven
- Динамическое назначение VLAN
• Управление доступом на основе Web (WAC)
- Управление доступом на основе порта/узла
- Назначение политики Identity-driven
- Динамическое назначение VLAN
• Управление доступом на основе МАС-адресов (МАС)
- Управление доступом на основе порта/узла
- Назначение политики Identity-driven
- Динамическое назначение VLAN
• Аутентификация на основе RADIUS и TACACS+
• Authentication Database Failover
• Compound Authentication
• Уровень привилегий для доступа к управлению
• Trusted Host
• RADIUS/TACACS+ Accounting
|
OAM
|
• Диагностика кабеля
• Функция цифрового контроля параметров производительности трансивера DDM (Digital Diagnosics Monitoring)
|
Управление
|
• Web-интерфейс
- Поддержка доступа IPv4/IPv6
- Поддержка SSL (HTTPS)
• Интерфейс командной строки (CLI)
• Telnet-сервер/клиент для доступа IPv4/IPv6
• TFTP-клиент для IPv4/IPv6
• DNS-клиент для IPv4/IPv6
• Защищенный FTP-сервер/клиент для IPv4/IPv6
• SNMP
- Поддержка v1/v2c/v3
- Поддержка доступа IPv4/IPv6
• SNMP Traps
• Системный журнал для сервера IPv4/IPv6
• sFlow
• Поддержка нескольких версий ПО
• Поддержка нескольких версий конфигураций
• RMON v1:
- Поддержка 1, 2, 3, 9 групп
• RMON v2:
- Поддержка группы ProbeConfig
• LLDP/LLDP-MED
• BootP/DHCP-клиент
• DHCP Auto-Configuration/Auto image
• DHCP/DHCPv6 Local Relay
• DHCP Relay Option 60/61/62/125
• Файловая система Flash
• D-Link Discover Protocol (DDP)
• Команды отладки
• SNTP (поддержка IPv4/IPv6)
• IPv4/v6 Dual Stack
• NTPv3/v4
• Восстановление пароля / шифрование пароля
• DHCP-сервер
- Поддержка адреса назначения IPv4/IPv6
• Логирование команд
• SMTP
• DHCPv6 Prefix Delegation (PD)
• Ping/Traceroute для IPv4/IPv6
• Microsoft® Network Load Balancing (NLB)
• PD Alive
• Zero Touch Provisioning (ZTP)
|
Технология Green
|
• Energy-Efficient Ethernet (EEE)
• Экономия электроэнергии за счет:
- Определения статуса соединения
- Выключения индикаторов
- Выключения портов
- Использования спящего режима
- PoE по расписанию: выключение/включение портов с поддержкой PoE по расписанию
|
PoE
|
|
Стандарт PoE
|
• IEEE 802.3af
• IEEE 802.3at
|
Порты с поддержкой PoE
|
• Порты 1-24
|
Бюджет мощности PoE
|
• 370 Вт (при использовании внешнего источника питания DPS-700 бюджет PoE составляет 740 Вт; макс. 30 Вт на порт PoE)
|
Физические параметры
|
|
Размеры (Д x Ш x В)
|
• 441 x 308,5 x 44 мм
|
Вес
|
• 4,29 кг
|
Условия эксплуатации
|
|
Питание на входе
|
• От 100 до 240 В переменного тока, 50/60 Гц
|
Макс. потребляемая мощность
|
• 453,3 Вт (функция PoE включена)
• 45,2 Вт (функция PoE выключена)
|
Потребляемая мощность в режиме ожидания
|
• 37,2 Вт (100 В)
• 37,3 Вт (240 В)
|
Тепловыделение
|
• 1545,8 БТЕ/час
|
MTBF (часы)
|
• 333 946
|
Уровень шума
|
• При высокой скорости вентилятора: 57,1 дБ
• При низкой скорости вентилятора: 44,5 дБ
|
Система вентиляции
|
• 4 вентилятора
|
Температура
|
• Рабочая: от -5 до 50 °C
• Хранения: от -40 до 70 °C
|
Влажность
|
• При эксплуатации: от 10% до 95% без конденсата
• При хранении: от 5% до 95% без конденсата
|
Комплект поставки
|
|
• Коммутатор DGS-1520-28MP
• Кабель питания
• Фиксатор для кабеля питания
• Консольный кабель (с разъемами RJ-45 и RS-232)
• 2 крепежных кронштейна для установки в 19-дюймовую стойку
• 4 резиновые ножки
• Комплект для монтажа
• Краткое руководство по установке
|
|
Совместимое оборудование
|
|
SFP трансиверы
|
• DGS-712
• DEM-310GT
• DEM-311GT
• DEM-312GT2
• DEM-314GT
• DEM-315GT
• DEM-330T/10KM
• DEM-330R/10KM
• DEM-330T/3KM
• DEM-330R/3KM
• DEM-331T/40KM
• DEM-331R/40KM
• DEM-331T/20KM
• DEM-331R/20KM
|
SFP+ трансиверы
|
• DEM-431XT
• DEM-432XT
• DEM-433XT
• DEM-434XT
• DEM-436XT-BXD/40KM2
• DEM-436XT-BXU/40KM2
• DEM-436XT-BXD/20KM
• DEM-436XT-BXU/20KM
|
Кабели 10G SFP+
|
• DEM-CB100S
• DEM-CB300S
• DEM-CB700S
|
Резервный источник питания
|
• DPS-700
|
Прочее
|
|
EMI
|
• CE Class A
• FCC Class A
• IC Class A
|
Безопасность
|
• UL
• CB
|
Сертификаты
Заказ
DGS-1520-28MP/A1A
|
Управляемый L3 PoE-коммутатор, стек, 20x1000Base-T, 4x2.5GBase-T, 2x10GBase-T, 2x10GBase-X SFP+
|
Дополнительные SFP-трансиверы
|
|
DGS-712
|
SFP-трансивер, 1000Base-T (RJ45), до 100м
|
DEM-310GT
|
SFP-трансивер, 1000Base-LX (Duplex LC), 1310нм, одномод, до 10км
|
DEM-311GT
|
SFP-трансивер, 1000Base-SX (Duplex LC), 850нм, многомод, до 550м
|
DEM-312GT2
|
SFP-трансивер, 1000Base-SX+ (Duplex LC), 1310нм, многомод, до 2км
|
DEM-314GT
|
SFP-трансивер, 1000Base-LX (Duplex LC), 1550нм, одномод, до 50км1
|
DEM-315GT
|
SFP-трансивер, 1000Base-ZX (Duplex LC), 1550нм, одномод, до 80км1
|
Дополнительные WDM SFP-трансиверы
|
|
DEM-330T/3KM
|
WDM SFP-трансивер, 1000Base-BX-D (Simplex SC), TX:1550нм, RX:1310нм, одномод, до 3км
|
DEM-330R/3KM
|
WDM SFP-трансивер, 1000Base-BX-U (Simplex SC), TX:1310нм, RX:1550нм, одномод, до 3км
|
DEM-330T/10KM
|
WDM SFP-трансивер, 1000Base-BX-D (Simplex LC), TX:1550нм, RX:1310нм, одномод, до 10км
|
DEM-330R/10KM
|
WDM SFP-трансивер, 1000Base-BX-U (Simplex LC), TX:1310нм, RX:1550нм, одномод, до 10км
|
DEM-331T/20KM
|
WDM SFP-трансивер, 1000Base-BX-D (Simplex LC), TX:1550нм, RX:1310нм, одномод, до 20км
|
DEM-331R/20KM
|
WDM SFP-трансивер, 1000Base-BX-U (Simplex LC), TX:1310нм, RX:1550нм, одномод, до 20км
|
DEM-331T/40KM
|
WDM SFP-трансивер, 1000Base-BX-D (Simplex LC), TX:1550нм, RX:1310нм, одномод, до 40км1
|
DEM-331R/40KM
|
WDM SFP-трансивер, 1000Base-BX-U (Simplex LC), TX:1310нм, RX:1550нм, одномод, до 40км1
|
Дополнительные трансиверы SFP+
|
|
DEM-410T
|
Трансивер SFP+, 10GBase-T (RJ45), до 30м
|
DEM-431XT
|
Трансивер SFP+, 10GBase-SR (Duplex LC), 850нм, многомод, до 300м
|
DEM-432XT
|
Трансивер SFP+, 10GBase-LR (Duplex LC), 1310нм, одномод, до 10км
|
DEM-433XT
|
Трансивер SFP+, 10GBase-ER (Duplex LC), 1550нм, одномод, до 40км1
|
DEM-434XT
|
Трансивер SFP+, 10GBase-ZR (Duplex LC), 1550нм, одномод, до 80км1
|
DEM-435XT
|
Трансивер SFP+, 10GBase-LRM (Duplex LC), 1310нм, многомод, до 200м
|
Дополнительные трансиверы WDM SFP+
|
|
DEM-436XT-BXD/40KM | WDM трансивер SFP+, 10GBase-BX-D (Simplex LC), Tx:1330нм, Rx:1270нм, одномод, до 40км1 |
DEM-436XT-BXU/40KM | WDM трансивер SFP+, 10GBase-BX-U (Simplex LC), Tx:1270нм, Rx:1330нм, одномод, до 40км1 |
DEM-436XT-BXD/20KM | WDM трансивер SFP+, 10GBase-BX-D (Simplex LC), Tx:1330нм, Rx:1270нм, одномод, до 20км |
DEM-436XT-BXU/20KM | WDM трансивер SFP+, 10GBase-BX-U (Simplex LC), Tx:1270нм, Rx:1330нм, одномод, до 20км |
Дополнительные кабели 10G SFP+
|
|
DEM-CB100S
|
Пассивный кабель 10GBase-X SFP+ для прямого подключения, 1м
|
DEM-CB300S
|
Пассивный кабель 10GBase-X SFP+ для прямого подключения, 3м
|
DEM-CB700S
|
Пассивный кабель 10GBase-X SFP+ для прямого подключения, 7м
|
Дополнительные кабели 40G QSFP+ с разъемами 10G SFP+
|
|
DEM-CB100QXS-4XS
|
Пассивный кабель 40G QSFP+, 1xQSFP+, 4x10GBase-X SFP+, 1м
(для подключения к коммутаторам с портами 40G QSFP+)
|
Резервный источник питания
|
|
DPS-7002
|
Резервный источник питания DC для коммутаторов, 589Вт
|
Дополнительное программное обеспечение
|
|
DV-800S-LIC | Лицензия D-View 8 Standard |
DV-800E-LIC | Лицензия D-View 8 Enterprise |
DV-800-SE-LIC | Обновление лицензии D-View 8 Standard до версии Enterprise |
Изображения
Загрузки
Замечания к выпуску от 21.04.2025
1.01.B004
Исправление проблем
1. Исправлена проблема с PD Alive
2. Исправлена проблема с ERPS
3. Исправлена проблема с Loopback Detection
4. Исправлена проблема со storm-control
5. Исправлена проблема с RADIUS
6. Исправлена проблема с SNMP
7. Исправлена проблема со стеком
8. Исправена проблема с L3 IPIF
9. Исправление проблем с отображением конфигурации sh run int
10. Исправлена проблема с настройкой ip-адреса порта MGMT
11. Исправлена проблема с ping
12. Исправлена проблема с PIM-DM
13. Исправлена проблема автосогласования на портах
14. Исправлена проблема с LACP
15. Исправлена проблема отображения сообщений об ошибках DHCPv6 pool в WebUI
16. Исправлена проблема отображения настроек DHCPv6 в running-config
17. Исправлена проблема с DHCPv6
18. Исправлена проблема сохранения настроек Version 2 Broadcast
19. Исправлена проблема настройки интерфейса RIP через WebUI
20. Исправлена проблема с маршрутизацией
21. Исправлена проблема DHCP snooping + DHCP relay
1.00.B059
Исправление проблем
1. Исправлена проблема с работой SNMP
2. Исправлена проблема с работой NTP
3. Исправлена проблема с unicast-рассылкой
4. Исправлена проблема с отображением информациии о VLAN
5. Исправлена проблема со световой индикацией
6. Исправлена проблема с MGMT портом и ARP-запросом
7. Исправлена проблема с NLB unicast address table
8. Исправлена проблема с ACL
9. Исправлена проблема с работой SSH
10. Исправлена проблема c сохранением ip-адреса на mgmt 0 в backup master
11. Исправлена проблема с работой LACP на скорости 2,5Gbps
Смотрите также
- Таблица совместимости коммутаторов с кабелями
- Таблица совместимости управляемых коммутаторов и резервных источников питания
- Обзор серии DGS-1520
- Каталог PoE-коммутаторов
- Каталог коммутаторов
- Примеры настроек коммутаторов D-Link через CLI, D-Link like CLI и Web-интерфейс
- Инструменты для проектирования сети
