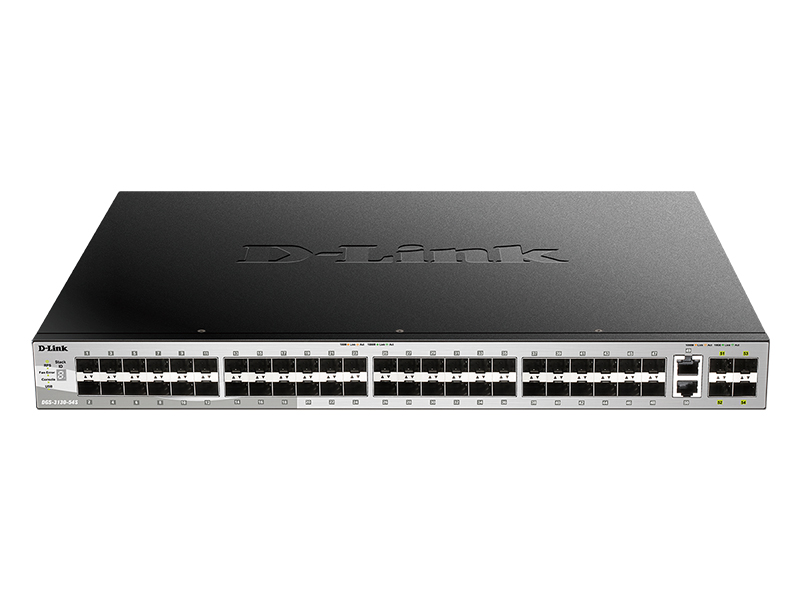

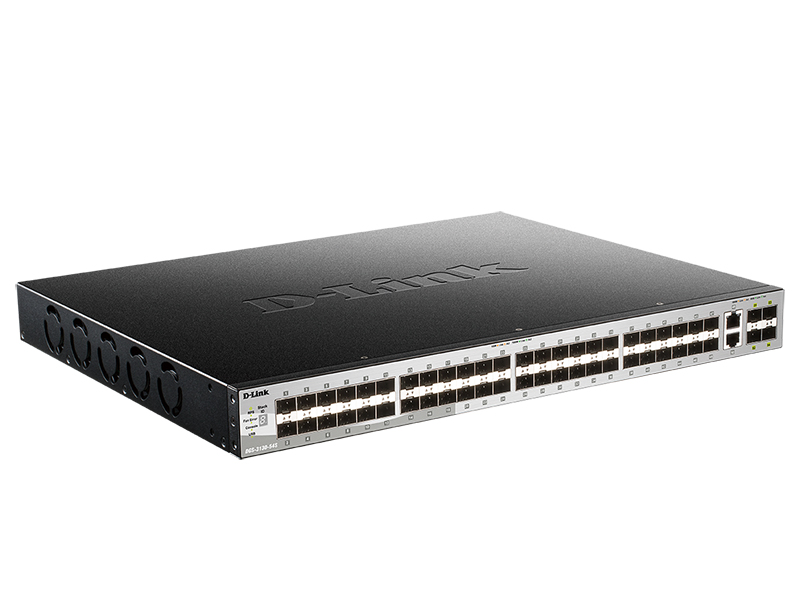

DGS-3130-54SПоставляется в проекты
Управляемый L3 стекируемый коммутатор с 48 портами 1000Base-X SFP, 2 портами 10GBase-T и 4 портами 10GBase-X SFP+
Описание
Управляемый стекируемый1 коммутатор третьего уровня DGS-3130-54S предназначен для безопасного подключения конечных пользователей к сети предприятия или сети Metro Ethernet. Коммутатор оснащен 48 портами 1000Base-X SFP, 2 портами 10GBase-T и 4 портами 10GBase-X SFP+, поддерживает многоадресные группы и расширенные функции безопасности, что делает его идеальным гигабитным решением уровня доступа. Данный коммутатор также оснащен портом USB 2.0, что позволяет осуществить загрузку программного обеспечения и конфигурационных файлов непосредственно с USB-накопителя и сохранить на нем файлы системного журнала.
Надежность
Коммутатор DGS-3130-54S предназначен для использования в сетях предприятий и Metro Ethernet, а также для пользователей, которым требуется высокий уровень сетевой безопасности и максимальная работоспособность. Коммутатор оснащен разъемом для подключения внешнего резервного источника питания DPS-500A2, что позволяет обеспечить непрерывную работу устройства. DGS-3130-54S поддерживает протоколы Spanning Tree (STP) (802.1D, 802.1w и 802.1s), функции Loopback Detection и защиты от широковещательного шторма, которые повышают отказоустойчивость сети. Кроме того, DGS-3130-54S поддерживает технологию Ethernet Ring Protection Switching (ERPS), обеспечивающую минимальное время восстановления работы кольца (50 мс) после сбоя. Для распределения нагрузки и повышения отказоустойчивости при использовании нескольких коммутаторов DGS-3130-54S позволяет воспользоваться функцией Dynamic 802.3ad Link Aggregation Port Trunking.
Расширенные функции безопасности
Коммутатор DGS-3130-54S поддерживает такие функции безопасности, как многоуровневые списки управления доступом (ACL), управление штормом и IP-MAC-Port Binding (IMPB) с DHCP Snooping. Функция IP-MAC-Port Binding позволяет контролировать доступ компьютеров к сети на основе их IP- и MAC-адресов, а также порта подключения, расширяя, таким образом, возможности управления доступом. Благодаря функции DHCP Snooping коммутатор автоматически определяет пары IP/MAC-адресов, отслеживая DHCP-пакеты и сохраняя их в «белом» списке IMPB.
Политики управления доступом
Коммутатор DGS-3130-54S поддерживает такие механизмы аутентификации, как 802.1X, управление доступом на основе Web-интерфейса (WAC) и управление доступом на основе MAC-адресов, обеспечивая простоту развертывания сети. После аутентификации индивидуальные политики, такие как принадлежность VLAN, политики QoS и правила ACL могут быть назначены каждому узлу Кроме того, коммутатор поддерживает технологию Microsoft® NAP (Network Access Protection), позволяющую пользователям запретить доступ в сеть компьютерам, которые не соответствуют установленным требованиям безопасности.
Управление трафиком
DGS-3130-54S предоставляет набор многоуровневых функций QoS/CoS, гарантирующих, что критичные к задержкам сетевые сервисы, такие как VoIP, видеоконференции, IPTV и видеонаблюдение, будут обслуживаться с надлежащим приоритетом. Функции Traffic Shaping обеспечивают гарантированную полосу пропускания для данных сервисов в случае высокой загрузки сети. Благодаря поддержке многоадресной рассылки 2 уровня коммутатор DGS-3130-54S реализует обработку IPTV-приложений. Функция IGMP/MLD Snooping на основе узла обеспечивает подключение нескольких клиентов многоадресной группы к одному интерфейсу, функция ISM VLAN отправляет многоадресные потоки в специальный Multicast VLAN с целью сохранения полосы пропускания и повышения уровня безопасности сети. Профили ISM VLAN позволяют пользователям быстро и легко назначить/заменить предустановленные настройки на портах подписчиков многоадресной рассылки.
1При физическом стекировании моделей DGS-3130-30TS/30S/30PS вес составляет 1 на юнит. Максимальное количество стекируемых устройств (юнитов) - 9.
При физическом стекировании моделей DGS-3130-54TS/54S/54PS вес составляет 2 на юнит. Максимальное количество стекируемых устройств (юнитов) - 6.
Возможно физическое стекирование моделей DGS-3130-30XX и DGS-3130-54XX, при котором учитывается и вес (максимум 12), и максимальное количество стекируемых устройств (9 юнитов).
Например: 6 x DGS-3130-30XX (вес 6) + 3 x DGS-3130-54XX (вес 6) Итого: не превышен максимум стекируемых устройств (максимум 9 юнитов), также не превышен максимальный вес (максимум 12)
При физическом стекировании моделей DGS-3130-54TS/54S/54PS вес составляет 2 на юнит. Максимальное количество стекируемых устройств (юнитов) - 6.
Возможно физическое стекирование моделей DGS-3130-30XX и DGS-3130-54XX, при котором учитывается и вес (максимум 12), и максимальное количество стекируемых устройств (9 юнитов).
Например: 6 x DGS-3130-30XX (вес 6) + 3 x DGS-3130-54XX (вес 6) Итого: не превышен максимум стекируемых устройств (максимум 9 юнитов), также не превышен максимальный вес (максимум 12)
2Не входит в комплект поставки.
Характеристики
|
Аппаратное обеспечение
|
|
|
Процессор
|
• BCM56160 (1,25 ГГц)
|
|
Оперативная память
|
• 1 ГБ
|
|
Flash-память
|
• 256 МБ
|
|
Интерфейсы
|
• 48 портов 1000Base-X SFP
• 2 порта 10GBase-T
• 4 порта 10GBase-X SFP+
• Консольный порт с разъемом RJ-45
• Порт управления 10/100/1000Base-T с разъемом RJ-45 (Out-of-band)
• Порт USB 2.0 тип A
|
|
Индикаторы
|
• Power
• Link/Activity/Speed (на порт)
• Console
• USB
• RPS
• Fan Error
• Stack ID
|
|

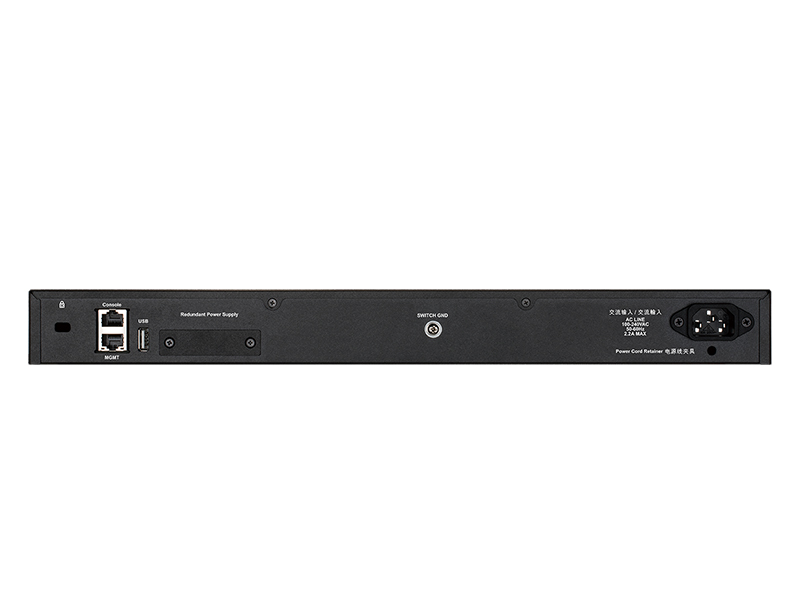

Разъем питания
|
• Разъем для подключения питания (переменный ток)
• Разъем для подключения резервного источника питания DPS-500A1
|
|
Функционал
|
|
|
Стандарты и функции
|
• IEEE 802.3 10Base-T
• IEEE 802.3u 100Base-TX
• IEEE 802.3ab 1000Base-T
• IEEE 802.3an 10GBase-T
• IEEE 802.3z 1000Base-X
• IEEE 802.3ae 10GBase-X
• Управление потоком IEEE 802.3x
• Автоматическое определение MDI/MDIX на всех медных портах
|
|
Производительность
|
|
|
Коммутационная матрица
|
• 216 Гбит/с
|
|
Метод коммутации
|
• Store-and-forward
|
|
Макс. скорость перенаправления 64-байтных пакетов
|
• 161 Mpps
|
|
Размер таблицы MAC-адресов
|
• 16K записей
|
|
Буфер пакетов
|
• 4 МБ
|
|
Jumbo-фрейм
|
• 9 216 байт
|
|
Программное обеспечение
|
|
|
Стекирование
|
• Виртуальное стекирование
- D-Link Single IP Management
- До 32 устройств в виртуальном стеке
• Физическое стекирование2
- Полоса пропускания: до 80 Гбит/с
- До 9 устройств в стеке2
- Кольцевая топология
|
|
Функции 2 уровня
|
• Таблица MAC-адресов: до 16K записей
• Управление потоком
- 802.3x
- Предотвращение блокировок HOL
• Link Aggregation
- 802.3ad
- Макс. 32 группы на устройство/8 портов на группу
• Spanning Tree Protocol
- 802.1D STP
- 802.1w RSTP
- 802.1s MSTP
- BPDU Filtering
- Root Guard (Restriction)
• Loopback Detection
• Зеркалирование портов
- One-to-One
- Many-to-One
- На основе потока
- RSPAN
• ERPS (Ethernet Ring Protection Switching)
- Топология single/multiple ring
|
|
Многоадресная рассылка 2 уровня
|
• IGMP Snooping
- IGMP v1/v2/v3
- Поддержка до 1024 групп
- IGMP Snooping Fast Leave на основе порта/узла
• Ограничение многоадресной рассылки по IP-адресам
- До 24 профилей фильтрации IGMP, 128 диапазонов адресов на профиль
• MLD Snooping
- MLD v1/v2
- Поддержка до 1024 групп
- MLD Snooping Fast Leave на основе узла
|
|
VLAN
|
• Группы VLAN: макс. 4K VLAN-групп
• GVRP: макс. 4K динамических VLAN-групп
• 802.1Q
• VLAN на основе портов
• 802.1v VLAN на основе протоколов
• Voice VLAN
• VLAN на основе MAC-адресов
• VLAN Translation
• ISM VLAN
• Asymmetric VLAN
• Private VLAN
• VLAN Trunking
• Double VLAN (Q-in-Q)
- Q-in-Q на основе портов
- Selective Q-in-Q
|
|
Качество обслуживания (QoS)
|
• 802.1p
• 8 очередей на порт
• Обработка очередей
- Strict Priority
- Weighted Round Robin (WRR)
- Strict + WRR
• Поддержка следующих действий для потоков
- Метка приоритета 802.1p
- Метка ToS/DSCP
- Управление полосой пропускания
• CoS на основе:
- Порта коммутатора
- VLAN ID
- Очередей приоритетов 802.1p
- MAC-адреса
- IPv4-адреса
- DSCP
- Типа протокола
- Порта TCP/UDP
- Содержимого пакета, определяемого пользователем3
- IPv6-адреса
- Класса IPv6-трафика
- Метки потока IPv6
• Управление полосой пропускания
- На основе порта (входящее/исходящее, с мин. значением 8 Кбит/с)
- На основе потока (входящее/исходящее, с мин. значением 8 Кбит/с)
• Три цвета маркировки
- CIR/PIR мин. шаг 8 Кбит/с
- trTCM, CBS/PBS
- srTCM, CBS/EBS
• Управление перегрузками
- Weighted Random Early Detection (WRED)
|
|
Списки управления доступом (ACL)
|
• ACL на основе:
- Приоритета 802.1p
- VLAN ID
- MAC-адреса
- Ether Type
- IPv4-адреса
- DSCP
- Типа протокола
- Номера TCP/UDP-порта
- Содержимого пакета, определяемого пользователем3
- IPv6-адреса
- Метки потока IPv6
- Класса IPv6-трафика
• Макс. кол-во записей ACL:
- Входящих: 2048
- Исходящих: 512
• ACL по расписанию
• Фильтрация интерфейса CPU
|
|
Безопасность
|
• SSH v2
• SSL v1/v2/v3
• Port Security: до 64 MAC-адресов на порт
• IP-MAC Port Binding
• DHCP Snooping
• Поддержка до 500 записей привязки
• Защита от широковещательного/многоадресного/одноадресного шторма
• Сегментация трафика
• D-Link Safeguard Engine
• Фильтрация NetBIOS/NetBEUI
• IPv6 ND Snooping
• Функция DHCP Server Screening
• Предотвращение атак ARP Spoofing
- Макс. количество записей: 64
• Предотвращение атак DoS
• Защита от атак BPDU
• Проверка ARP-пакетов
• Проверка IP-пакетов
|
|
AAA
|
• Аутентификация 802.1X:
- Управление доступом на основе порта/узла
- Назначение политики Identity-driven (VLAN, ACL или QoS)
• Управление доступом на основе Web (WAC):
- Управление доступом на основе порта/узла
- Назначение политики Identity-driven (VLAN, ACL или QoS)
• Управление доступом на основе MAC-адресов (MAC):
- Управление доступом на основе порта/узла
- Назначение политики Identity-driven (VLAN, ACL или QoS)
• Authentication Database Failover
• Guest VLAN
• Microsoft® NAP
- Поддержка 802.1X NAP
- Поддержка DHCP NAP
• RADIUS Accounting
• Аутентификация на основе RADIUS и TACACS+
• Учетные записи с 4 уровнями прав доступа
|
|
Технология Green
|
• Соответствие директиве RoHS
• IEEE 802.3az Energy Efficient Ethernet (EEE)
• Экономия электроэнергии за счет:
- Определения статуса соединения
- Определения длины кабеля
|
|
ОАМ
|
• Диагностика кабеля
• 802.3ah Ethernet Link OAM
• D-Link Unidirectional Link Detection (DULD)
• Dying Gasp
• 802.1ag Connectivity Fault Management (CFM)
• Y.1731 OAM
• Функция цифрового контроля параметров производительности трансивера DDM (Digital Diagnosics Monitoring)
|
|
Управление
|
• Web-интерфейс
• Интерфейс командной строки (CLI)
• Telnet-сервер
• Telnet-клиент
• TFTP-клиент
• DNS-клиент
• Защищенный FTP-сервер
• ZModem
• SNMP v1/v2c/v3
• SNMP Traps
• Системный журнал
• sFlow
• RMON v1: поддержка 1,2, 3, 9 групп
• RMON v2: поддержка группы ProbeConfig
• LLDP
• BootP/DHCP-клиент
• DHCP Auto-configuration
• DHCP Relay
• DHCP Client option 12
• DHCP Relay Option 18, 37, 82
• Файловая система Flash
• PPPoE Circuit-ID insertion
• Поддержка нескольких версий ПО
• Поддержка нескольких версий конфигураций
• Мониторинг CPU
• Команды отладки
• SNTP
• Восстановление пароля
• Шифрование пароля
• Trusted Host
• Поддержка Microsoft® NLB (Network Load Balancing)
• ICMP v6
• DHCP-сервер
|
|
Функции 3 уровня
|
• Интерфейс IP: макс. 128 интерфейсов
• ARP Proxy
• IPv6 Neighbour Discovery (ND)
|
|
Маршрутизация 3 уровня
|
• Статическая маршрутизация
- Макс. кол-во записей IPv4: 512
- Макс. кол-во записей IPv6: 256
• RIP v1/v2/ng
• OSPFv2/v3
• VRRP
• VRRPv33
• Поддержка 1K аппаратных записей маршрутизации по IPv4/IPv63
• Поддержка до 4K аппаратных записей коммутации L3 по IPv4/IPv63
• Маршрутизация на основе политик
|
|
Многоадресная рассылка 3 уровня
|
• IGMP v1/v2/v3
• PIM-SM
• Фильтрация IGMP
- На основе порта
- На основе VLAN
|
|
Стандарты MIB
|
• RFC 1213 MIB II
• RFC 4188 Bridge MIB
• RFC 1157, 2571-2576 SNMP MIB
• RFC 1907 SNMPv2 MIB
• RFC 1757, 2819 RMON MIB
• RFC 2021 RMONv2 MIB
• RFC 1398, 1643, 1650, 2358, 2665 Ether-like MIB
• RFC 2674 802.1p MIB
• RFC 2233, 2863 IF MIB
• RFC 2618 RADIUS Authentication Client MIB
• RFC 2620 RADIUS Accounting Client MIB
• RFC 2925 PING & TRACEROUTE MIB
• RFC 2674, 4363 802.1p MIB
• RFC 1065, 1066, 1155, 1156, 2578 MIB Structure
• RFC 1215 MIB Traps Convention
• RFC 1212 Concise MIB Definitions
• RFC 1215 MIB Traps Convention
• RFC 1157, 2571-2576 SNMP MIB
• RFC 4022 MIB for TCP
• RFC 4113 MIB for UDP
• RFC 4293 IPv6 SNMP Mgmt Interface MIB
• RFC 2737 Entity MIB (version 2)
|
|
Стандарты RFC
|
• RFC 768 UDP
• RFC 791 IP
• RFC 792, 2463, 4443 ICMP
• RFC 793 TCP
• RFC 826 ARP
• RFC 3513, 4291, IPv6 Addressing Architecture
• RFC 2893, 4213 IPv4/IPv6 dual stack function
• RFC 2463, 4443 ICMPv6
• RFC 2462, 4862 IPv6 Stateless Address Auto Configuration
• RFC 2464 IPv6 Ethernet and definition
• RFC 1981 Path MTU Discovery for IPv6
• RFC 2460 IPv6
• RFC 2461, 4861 Neighbor Discovery for IPv6
• RFC 783 TFTP
• RFC 2068 HTTP
• RFC 1492 TACACS
• RFC 2866 RADIUS Accounting
• RFC 2474, 3260 DiffServ
• RFC 1321, 2284, 2865, 3580, 3748 Extensible Authentication Protocol (EAP)
• RFC 2571, 2572, 2573, 2574, SNMP
• IPv6 Ready Logo Phase 2
• RFC 854 Telnet
• RFC 951, 1542 BootP
• RFC3484 Default Address Selection
|
|
Физические параметры
|
|
|
Размеры (Д x Ш x В)
|
• 440 x 350 x 44 мм
|
|
Вес
|
• 4,52 кг
|
|
Условия эксплуатации
|
|
|
Питание на входе
|
• От 100 до 240 В переменного тока, 50-60 Гц
|
|
Макс. потребляемая мощность
|
• 131 Вт
|
|
Потребляемая мощность в режиме ожидания
|
• 68,7 Вт
|
|
Тепловыделение
|
• 446,99 БТЕ/час
|
|
MTBF (часы)
|
• 520 861
|
|
Уровень шума
|
• При высокой скорости вентилятора: 54 дБ
• При низкой скорости вентилятора: 37,5 дБ
|
|
Система вентиляции
|
• 5 вентиляторов
|
|
Температура
|
• Рабочая: от 0 до 50 °C
• Хранения: от -40 до 70 °C
|
|
Влажность
|
• При эксплуатации: от 10% до 90% без конденсата
• При хранении: от 5% до 90% без конденсата
|
|
Комплект поставки
|
|
|
• Коммутатор DGS-3130-54S
• Кабель питания
• Фиксатор для кабеля питания
• Консольный кабель (с разъемами RJ-45 и RS-232)
• 2 крепежных кронштейна для установки в 19-дюймовую стойку
• Комплект для монтажа
• 4 резиновые ножки
• Краткое руководство по установке
|
|
|
Совместимое оборудование
|
|
|
SFP трансиверы
|
• DGS-712
• DEM-310GT
• DEM-311GT
• DEM-312GT2
• DEM-314GT
• DEM-315GT
• DEM-330T
• DEM-330R
• DEM-331T
• DEM-331R
• DEM-331T/20KM
• DEM-331R/20KM
• 210
• 211
• 220R/20KM
• 220T/20KM
• 310GT
• 311GT
• 312GT2
|
|
SFP+ трансиверы
|
• DEM-410T
• DEM-431XT
• DEM-432XT
• DEM-433XT
• DEM-434XT
• DEM-436XT-BXD
• DEM-436XT-BXU
• 410T DEM-431XT
• 431XT
• 433XT
• 436XT-BXD/20KM
• 436XT-BXU/20KM
• 436XT-BXD/40KM
• 436XT-BXU/40KM
|
|
Кабели 10G SFP+
|
• DEM-CB100S
• DEM-CB300S
• DEM-CB700S
|
|
Резервный источник питания
|
• DPS-500A
|
|
Прочее
|
|
|
EMI
|
• FCC Class A
• CE Class A
• VCCI Class A
• IC
• RCM
• BSMI
• CCC
|
|
Безопасность
|
• CB
• cUL
• BSMI
• CCC
|
1Не входит в комплект поставки.
2При физическом стекировании моделей DGS-3130-30TS/30S/30PS вес составляет 1 на юнит. Максимальное количество стекируемых устройств (юнитов) - 9.
При физическом стекировании моделей DGS-3130-54TS/54S/54PS вес составляет 2 на юнит. Максимальное количество стекируемых устройств (юнитов) - 6.
Возможно физическое стекирование моделей DGS-3130-30XX и DGS-3130-54XX, при котором учитывается и вес (максимум 12), и максимальное количество стекируемых устройств (9 юнитов).
Например: 6 x DGS-3130-30XX (вес 6) + 3 x DGS-3130-54XX (вес 6) Итого: не превышен максимум стекируемых устройств (максимум 9 юнитов), также не превышен максимальный вес (максимум 12)
При физическом стекировании моделей DGS-3130-54TS/54S/54PS вес составляет 2 на юнит. Максимальное количество стекируемых устройств (юнитов) - 6.
Возможно физическое стекирование моделей DGS-3130-30XX и DGS-3130-54XX, при котором учитывается и вес (максимум 12), и максимальное количество стекируемых устройств (9 юнитов).
Например: 6 x DGS-3130-30XX (вес 6) + 3 x DGS-3130-54XX (вес 6) Итого: не превышен максимум стекируемых устройств (максимум 9 юнитов), также не превышен максимальный вес (максимум 12)
3Будет доступно в будущих версиях ПО.
Сертификаты
Заказ
|
DGS-3130-54S/A1A
|
Управляемый L3 коммутатор, стек1, 48x1000Base-X SFP, 2x10GBase-T, 4x10GBase-X SFP+
|
|
Дополнительные SFP-трансиверы
|
|
|
DGS-712
|
SFP-трансивер, 1000Base-T (RJ45), до 100м
|
|
DEM-310GT
|
SFP-трансивер, 1000Base-LX (Duplex LC), 1310нм, одномод, до 10км
|
|
DEM-311GT
|
SFP-трансивер, 1000Base-SX (Duplex LC), 850нм, многомод, до 550м
|
|
DEM-312GT2
|
SFP-трансивер, 1000Base-SX+ (Duplex LC), 1310нм, многомод, до 2км
|
|
DEM-314GT
|
SFP-трансивер, 1000Base-LX (Duplex LC), 1550нм, одномод, до 50км2
|
|
DEM-315GT
|
SFP-трансивер, 1000Base-ZX (Duplex LC), 1550нм, одномод, до 80км2
|
|
210
|
SFP-трансивер, 100Base-LX (Duplex LC), 1310нм, одномод, до 15км
|
|
211
|
SFP-трансивер, 100Base-FX (Duplex LC), 1310нм, многомод, до 2км
|
|
310GT
|
SFP-трансивер, 1000Base-LX (Duplex LC), 1310нм, одномод, до 10км
|
|
311GT
|
SFP-трансивер, 1000Base-SX (Duplex LC), 850нм, многомод, до 550м
|
|
312GT2
|
SFP-трансивер, 1000Base-SX+ (Duplex LC), 1310нм, многомод, до 2км
|
|
Дополнительные WDM SFP-трансиверы
|
|
|
DEM-330T/3KM
|
WDM SFP-трансивер, 1000Base-BX-D (Simplex SC), TX:1550нм, RX:1310нм, одномод, до 3км
|
|
DEM-330R/3KM
|
WDM SFP-трансивер, 1000Base-BX-U (Simplex SC), TX:1310нм, RX:1550нм, одномод, до 3км
|
|
DEM-330T/10KM
|
WDM SFP-трансивер, 1000Base-BX-D (Simplex LC), TX:1550нм, RX:1310нм, одномод, до 10км
|
|
DEM-330R/10KM
|
WDM SFP-трансивер, 1000Base-BX-U (Simplex LC), TX:1310нм, RX:1550нм, одномод, до 10км
|
|
DEM-331T/20KM
|
WDM SFP-трансивер, 1000Base-BX-D (Simplex LC), TX:1550нм, RX:1310нм, одномод, до 20км
|
|
DEM-331R/20KM
|
WDM SFP-трансивер, 1000Base-BX-U (Simplex LC), TX:1310нм, RX:1550нм, одномод, до 20км
|
|
DEM-331T/40KM
|
WDM SFP-трансивер, 1000Base-BX-D (Simplex LC), TX:1550нм, RX:1310нм, одномод, до 40км2
|
|
DEM-331R/40KM
|
WDM SFP-трансивер, 1000Base-BX-U (Simplex LC), TX:1310нм, RX:1550нм, одномод, до 40км2
|
|
220T/20KM
|
WDM SFP-трансивер, 100Base-BX-D (Simplex LC), TX:1550нм, RX:1310нм, одномод, до 20км
|
|
220R/20KM
|
WDM SFP-трансивер, 100Base-BX-U (Simplex LC), TX:1310нм, RX:1550нм, одномод, до 20км
|
|
Дополнительные трансиверы SFP+
|
|
|
DEM-410T
|
Трансивер SFP+, 10GBase-T (RJ45), до 30м
|
|
DEM-431XT
|
Трансивер SFP+, 10GBase-SR (Duplex LC), 850нм, многомод, до 300м
|
|
DEM-432XT
|
Трансивер SFP+, 10GBase-LR (Duplex LC), 1310нм, одномод, до 10км
|
|
DEM-433XT
|
Трансивер SFP+, 10GBase-ER (Duplex LC), 1550нм, одномод, до 40км2
|
|
DEM-434XT
|
Трансивер SFP+, 10GBase-ZR (Duplex LC), 1550нм, одномод, до 80км2
|
|
DEM-435XT
|
Трансивер SFP+, 10GBase-LRM (Duplex LC), 1310нм, многомод, до 200м
|
|
410T
|
Трансивер SFP+, 10GBase-T (RJ45), до 30м
|
|
431XT
|
Трансивер SFP+, 10GBase-SR (Duplex LC), 850нм, многомод, до 300м
|
|
433XT
|
Трансивер SFP+, 10GBase-ER (Duplex LC), 1550нм, одномод, до 40км2
|
|
Дополнительные трансиверы WDM SFP+
|
|
| DEM-436XT-BXD/40KM | WDM трансивер SFP+, 10GBase-BX-D (Simplex LC), Tx:1330нм, Rx:1270нм, одномод, до 40км2 |
| DEM-436XT-BXU/40KM | WDM трансивер SFP+, 10GBase-BX-U (Simplex LC), Tx:1270нм, Rx:1330нм, одномод, до 40км2 |
| DEM-436XT-BXD/20KM | WDM трансивер SFP+, 10GBase-BX-D (Simplex LC), Tx:1330нм, Rx:1270нм, одномод, до 20км |
| DEM-436XT-BXU/20KM | WDM трансивер SFP+, 10GBase-BX-U (Simplex LC), Tx:1270нм, Rx:1330нм, одномод, до 20км |
| 436XT-BXD/40КМ | WDM трансивер SFP+, 10GBase-BX-D (Simplex LC), Tx:1330нм, Rx:1270нм, одномод, до 40км2 |
| 436XT-BXU/40KM | WDM трансивер SFP+, 10GBase-BX-U (Simplex LC), Tx:1270нм, Rx:1330нм, одномод, до 40км2 |
| 436XT-BXD/20KM | WDM трансивер SFP+, 10GBase-BX-D (Simplex LC), Tx:1330нм, Rx:1270нм, одномод, до 20км |
| 436XT-BXU/20KM | WDM трансивер SFP+, 10GBase-BX-U (Simplex LC), Tx:1270нм, Rx:1330нм, одномод, до 20км |
|
Дополнительные кабели 10G SFP+
|
|
|
DEM-CB100S
|
Пассивный кабель 10GBase-X SFP+ для прямого подключения, 1м
|
|
DEM-CB300S
|
Пассивный кабель 10GBase-X SFP+ для прямого подключения, 3м
|
|
DEM-CB700S
|
Пассивный кабель 10GBase-X SFP+ для прямого подключения, 7м
|
|
Дополнительные кабели 40G QSFP+ с разъемами 10G SFP+
|
|
|
DEM-CB100QXS-4XS
|
Пассивный кабель 40G QSFP+, 1xQSFP+, 4x10GBase-X SFP+, 1м
(для подключения к коммутаторам с портами 40G QSFP+)
|
|
Резервный источник питания3
|
|
|
DPS-500A
|
Резервный источник питания AC для коммутаторов, 140Вт
|
|
DPS-500DC/B
|
Резервный источник питания DC для коммутаторов, 140Вт
|
1При физическом стекировании моделей DGS-3130-30TS/30S/30PS вес составляет 1 на юнит. Максимальное количество стекируемых устройств (юнитов) - 9.
При физическом стекировании моделей DGS-3130-54TS/54S/54PS вес составляет 2 на юнит. Максимальное количество стекируемых устройств (юнитов) - 6.
Возможно физическое стекирование моделей DGS-3130-30XX и DGS-3130-54XX, при котором учитывается и вес (максимум 12), и максимальное количество стекируемых устройств (9 юнитов).
Например: 6 x DGS-3130-30XX (вес 6) + 3 x DGS-3130-54XX (вес 6) Итого: не превышен максимум стекируемых устройств (максимум 9 юнитов), также не превышен максимальный вес (максимум 12).
При физическом стекировании моделей DGS-3130-54TS/54S/54PS вес составляет 2 на юнит. Максимальное количество стекируемых устройств (юнитов) - 6.
Возможно физическое стекирование моделей DGS-3130-30XX и DGS-3130-54XX, при котором учитывается и вес (максимум 12), и максимальное количество стекируемых устройств (9 юнитов).
Например: 6 x DGS-3130-30XX (вес 6) + 3 x DGS-3130-54XX (вес 6) Итого: не превышен максимум стекируемых устройств (максимум 9 юнитов), также не превышен максимальный вес (максимум 12).
2Работа на коротких расстояниях возможна только с использованием аттенюатора. Не входит в комплект поставки.
3Не входит в комплект поставки.
Изображения
DGS-3130-54S/A
