DWS-3160-24TCПоставляется в проекты

Унифицированный L2+ коммутатор для управления точками доступа с 20 портами 10/100/1000Base-T и 4 комбо-портами 100/1000Base-T/SFP

Описание

Серия коммутаторов DWS-3160 включает в себя унифицированные проводные/беспроводные коммутаторы Gigabit Ethernet уровня 2+. DWS-3160 является идеальным решением по развертыванию сети для среднего и крупного бизнеса и провайдеров услуг. Коммутатор обеспечивает централизованное управление устройствами в беспроводной сети. Благодаря возможности управления до 48 унифицированных беспроводных точек  доступа D-Link (количество управляемых точек доступа по умолчанию - 12, может быть увеличено до 48 с помощью дополнительных лицензий) и до 192 точек доступа в кластере коммутаторов, DWS-3160 используется в качестве беспроводного контроллера в базовой/беспроводной сети или гигабитного коммутатора уровня 2+ для конечных пользователей, обеспечивая быструю интеграцию в существующую сетевую инфраструктуру.

Простое управление
DWS-3160 поддерживает централизованное управление WLAN, исключая таким образом отдельную настройку каждой точки доступа. Администратор назначает профиль унифицированной точке доступа D-Link и настройки, соответствующие профилю, применяются к точке доступа автоматически. Помимо этого, новая версия программного обеспечения может быть установлена на всех точках доступа одновременно, что значительно упрощает процесс обновления.

Помимо функционирования в качестве управляющего устройства в беспроводной коммутации, DWS-3160 может также использоваться как коммутатор уровня 2+ с расширенным функционалом, включая поддержку динамической маршрутизации пакетов (RIPv1/v2), функции безопасности ACL, многоуровневого качества обслуживания (QoS), VLAN, Multicast Snooping. Более того, несколько коммутаторов DWS-3160 могут объединяться в кластер, позволяя администраторам настройку всех коммутаторов с помощью одного коммутатора «Мастера». В кластере можно управлять 192 точками доступа. Это значительно упрощает управление и позволяет снизить усилия, затрачиваемые на обслуживание при масштабировании сети.

Надежная защита сети
DWS-3160 поддерживает новейшую функцию Wireless Intrusion Detection System (WIDS), предназначенную для обнаружения несанкционированных точек доступа и несанкционированных клиентов, а также различных угроз безопасности беспроводной сети. С помощью функции WIDS администраторы могут обнаружить различные угрозы и использовать сканирование радиочастотных каналов для обзора беспроводной сети в целях предотвращения любых потенциальных угроз безопасности.

При совместной работе с унифицированными беспроводными точками доступа D-Link  можно настроить виртуальные точки доступа и управлять ими, при этом администратор может назначать различные права доступа пользователям. Помимо использования WPA  и  WPA2, дополнительный уровень защиты обеспечен за счет адаптивного портала, таким образом, только авторизованные пользователи могут получить доступ к беспроводной сети.

DWS-3160 использует Списки управления доступом (ACL) для обеспечения контроля с помощью установки нескольких простых правил. Благодаря использованию других расширенных функций безопасности, таких как Управление сетевым доступом 802.1X и защита от атак DoS DWS-3160 обеспечивает надежную и централизованную защиту и максимальную отказоустойчивость сети.

Отказоустойчивость сети
Расположение точек доступа на близком расстоянии друг от друга может привести к возникновению помех. DWS-3160 следит за использованием радиочастотного спектра и  автоматически назначает оптимальный канал для каждой точки доступа, что значительно сокращает помехи и позволяет администраторам устанавливать точки доступа на небольшом расстоянии друг от друга.

Если на одном и том же канале работает несколько точек доступа, расположенных на близком расстоянии друг от друга, то для снижения уровня помех, DWS-3160 уменьшает мощность передатчика этих точек доступа. Далее, когда по каким-либо причинам в сети уже не присутствует такое количество точек доступа, мощность передатчика будет увеличена, чтобы увеличить зону покрытия.

Для того, чтобы избежать перегрузки полосы пропускания, коммутатор DWS-3160 отклоняет подключение новых клиентов к точке доступа. Нагрузка распределяется между соседними точками доступа. Таким образом, гарантируется балансировка нагрузки и оптимальная работа сети.

Мобильность без границ
Клиенты беспроводной сети могут воспользоваться преимуществами «бесшовного» и непрерывного роуминга между точками доступа, управляемыми коммутатором DWS-3160 даже в том случае, если они не находятся в одной подсети. Так как DWS-3160 использует различные механизмы, такие как предварительная аутентификация и кэширование ключей, клиенты беспроводной сети могут свободно перемещаться в зоне действия сети без проведения повторной аутентификации. Таким образом, владельцы планшетных компьютеров, смартфонов и нетбуков получают стабильное и надежное соединение.

Обновление лицензии
По умолчанию коммутатор DWS-3160 может управлять 12 унифицированными точками доступа. Это количество может быть увеличено до 48 ТД. Если администраторам требуется подключить к сети больше точек доступа, они могут приобрести обновленную лицензию. Существует два типа лицензии: обновление 12 ТД и обновление 24 ТД.

Выбор лицензии не вызывает затруднений - просто выберите необходимую модель, соответствующую коммутатору DWS-3160 (стандартный или с поддержкой РоЕ) и количество управляемых точек доступа для обновления.

Характеристики

Размер
Ширина для установки в 19” стандартную стойку, высота 1U

Интерфейс
• 20 портов 10/100/1000BASE-T
• 4 комбо-порта 10/100/1000BASE-T/SFP

Консольный порт
RJ-45

Таблица MAC-адресов
16K

Макс. потребляемая мощность
37,7 Вт

Производительность
• Коммутационная матрица: 48 Гбит/с
• Скорость перенаправления пакетов: 35,71 Mpps
• Метод коммутации: Store and Forward
• Размер буфера пакетов: 2 МБ
• Количество VLAN на устройство: 3,965
• Статические маршруты: 512
• Размер Jumbo-фреймов: 13K

Программное обеспечение
Управление
• До 48 унифицированных беспроводных точек доступа на коммутатор (12 ТД по умолчанию, увеличение до 48 ТД с помощью дополнительных лицензий), до 192 точек доступа на кластер
• Кластер коммутаторов с поддержкой Single IP Management (SIM, управление через единый IP-адрес)
• SSH
• SSL
• SNMP v1, 2c, 3
• sFlow
• Поддержка двух копий ПО (Dual Image)
• Web-интерфейс
• D-View 7 (EOL|EOS)
• Интерфейс командной строки

Управление ТД
• Автоматическое обнаружение ТД
• Удаленная перезагрузка ТД
• Мониторинг ТД: Список управляемых точек доступа, неавторизованных точек доступа, не прошедших аутентификацию точек доступа
• Мониторинг клиентов: Список клиентов, подключенных к каждой управляемой точке доступа
• Мониторинг клиента Ad-hoc
• Аутентификация точек доступа в локальной базе данных и на внешнем сервере RADIUS
• Централизованное управление политиками безопасности/RF
• Автоматическая настройка радиочастотных каналов для точек доступа
• Автоматическая настройка выходной мощности передатчика
• Централизованное обновление ПО

Совместимые унифицированные точки доступа
• DWL-2600AP
• DWL-3600AP
• DWL-6600AP
• DWL-8600AP
• DWL-8610AP (для DWS-3160 c прошивкой версии 4.3.1.3 и более новыми)
DWL-6610AP H/w Ax (для DWS-3160 c прошивкой версии 4.4.1.10_001)
• DWL-6700AP (для DWS-3160 c прошивкой версии 4.4.1.10_001)
• DWL-8710AP (для DWS-3160 c прошивкой версии 4.4.1.10_001)
Важно: точки доступа DWL-6610AP H/w Bx не могут работать под управлением DWS-3160

Роуминг
• Быстрый роуминг
• Роуминг между коммутаторами и точками доступа, подключенными к одному коммутатору
• Внутри – и межсетевой роуминг

Управление доступом и полосой пропускания
• До 32 SSID на точку доступа (16 SSID на радиочастотный канал)
• Балансировка нагрузки между точками доступа на основе количества пользователей или использования ТД
• Схемы подключения

Функции уровня 2
• IGMP Snooping
• MLD Snooping
• 802.1D/w/s Spanning Tree
• 802.3ad Link Aggregation
• 802.1ab LLDP
• Зеркалирование портов (One-to-One и Many-to-One)
• Размер Jumbo-фреймов: до 13 KБ

Функции уровня 3
• Статический маршрут IPv4/v6
• Размер таблицы маршрутизации: 512 статических маршрутов
• VRRP
• ARP Proxy

Безопасность LAN
• Аутентификация RADIUS при административном доступе
• Аутентификация TACACS+ при административном доступе
• SSH и SSL
• Фильтрация по MAC-адресам
• Управление доступом 802.1x на основе портов и Guest VLAN
• Защита от атак DoS
• Dynamic ARP Inspection
• Защищенный порт
• Управление широковещательным штормом
• Списки управления доступом (ACL)

Управление потоком
• Управление потоком 802.3x в режиме полного дуплекса
• Метод «обратного давления» в полудуплексном режиме
• Предотвращение блокировок Head-of-Line

QoS
• Voice VLAN
• Wireless Multimedia (WMM)
• Очереди приоритетов 802.1p
• CoS-based QoS
• Управление полосой пропускания на основе потока
• Формирование трафика на порт
• Минимальная гарантия по полосе пропускания на очередь

VLAN
• 802.1Q VLAN Tagging
• 802.1V
• VLAN на основе подсетей
• VLAN на основе MAC-адресов
• GVRP
• Double VLAN
• Voice VLAN

Безопасность WLAN
• WPA Personal/Enterprise
• WPA2 Personal/Enterprise
• 64/128/152- битное WEP-шифрование данных
• Аутентификация на основе МАС-адресов
• Изоляция станции
• Классификация беспроводных станций и точек доступа на основе канала, MAC-адреса, SSID, времени
• Обнаружение и минимизация неавторизованных точек доступа и клиентов
• Адаптивный портал
• Профиль безопасности
• Аутентификация 802.1x: EAP-MD5, EAP-TLS, EAP-TTLS, EAP-FAST, EAP-SIM, PEAP-GTC, PEAP-TLS, PEAP-MS-CHAPv2
• Guest VLAN

Сертификаты

Заказ

DWS-3160-24TC/A2A
Унифицированный L2+ коммутатор для управления 12/48 ТД, 20x1000Base-T, 4xCombo 1000Base-T/SFP
DWS-3160-24TC-AP241
Лицензия DWS-3160-24TC, поддержка 24 дополнительных точек доступа
DWS-3160-24TC-AP121
Лицензия DWS-3160-24TC, поддержка 12 дополнительных точек доступа
Дополнительные SFP-трансиверы
DEM-210
SFP-трансивер, 100Base-LX (Duplex LC), 1310нм, одномод, до 15км
DEM-211
SFP-трансивер, 100Base-FX (Duplex LC), 1310нм, многомод, до 2км
DGS-712
SFP-трансивер, 1000Base-T (RJ45), до 100м
DEM-310GT
SFP-трансивер, 1000Base-LX (Duplex LC), 1310нм, одномод, до 10км
DEM-311GT
SFP-трансивер, 1000Base-SX (Duplex LC), 850нм, многомод, до 550м
DEM-312GT2
SFP-трансивер, 1000Base-SX+ (Duplex LC), 1310нм, многомод, до 2км
DEM-314GT
SFP-трансивер, 1000Base-LX (Duplex LC), 1550нм, одномод, до 50км2
DEM-315GT
SFP-трансивер, 1000Base-ZX (Duplex LC), 1550нм, одномод, до 80км2
Дополнительные WDM SFP-трансиверы
DEM-220T
WDM SFP-трансивер, 100Base-BX-D (Simplex LC), TX:1550нм, RX:1310нм, одномод, до 20км
DEM-220R
WDM SFP-трансивер, 100Base-BX-U (Simplex LC), TX:1310нм, RX:1550нм, одномод, до 20км
DEM-330T/3KM
WDM SFP-трансивер, 1000Base-BX-D (Simplex SC), TX:1550нм, RX:1310нм, одномод, до 3км
DEM-330R/3KM
WDM SFP-трансивер, 1000Base-BX-U (Simplex SC), TX:1310нм, RX:1550нм, одномод, до 3км
DEM-330T/10KM
WDM SFP-трансивер, 1000Base-BX-D (Simplex LC), TX:1550нм, RX:1310нм, одномод, до 10км
DEM-330R/10KM
WDM SFP-трансивер, 1000Base-BX-U (Simplex LC), TX:1310нм, RX:1550нм, одномод, до 10км
DEM-331T/20KM
WDM SFP-трансивер, 1000Base-BX-D (Simplex LC), TX:1550нм, RX:1310нм, одномод, до 20км
DEM-331R/20KM
WDM SFP-трансивер, 1000Base-BX-U (Simplex LC), TX:1310нм, RX:1550нм, одномод, до 20км
DEM-331T/40KM
WDM SFP-трансивер, 1000Base-BX-D (Simplex LC), TX:1550нм, RX:1310нм, одномод, до 40км2
DEM-331R/40KM
WDM SFP-трансивер, 1000Base-BX-U (Simplex LC), TX:1310нм, RX:1550нм, одномод, до 40км2
1Для активации лицензии унифицированный коммутатор должен быть зарегистрирован на сайте https://register.dlink.com
2Работа на коротких расстояниях возможна только с использованием аттенюатора. Не входит в комплект поставки.

Изображения

DWS-3160-24TC/Ax

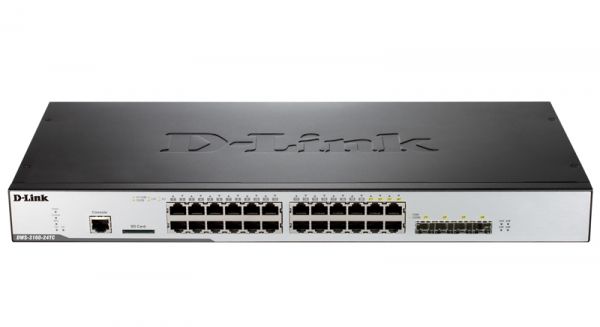

Вид спереди
Вид сзади
