DAP-3760Поставляется в проекты

Внешняя беспроводная точка доступа / мост с поддержкой PoE

Описание

Беспроводная внешняя точка доступа разработана для передачи данных на дальние расстояния в местах, где невозможно создать проводную инфраструктуру. Встроенный сетевой процессор Intel® IXP обеспечивает надежную и эффективную по стоимости передачу информации по беспроводной сети. При работе в зоне прямой видимости беспроводная точка доступа обеспечивает передачу данных на расстояния до 40 км. DAP-3760/3860 является идеальным решением для использования в транспортной сети (backhaul), благодаря использованию протокола TDMA на уровне МАС стандарта 802.11.

Увеличение радиуса действия беспроводной сети
Точка доступа D-Link DAP-3760/3860 разработана для использования в неблагоприятных условиях окружающей среды и обеспечивает надежную передачу данных и высокий уровень производительности. Антенна с коэффициентом усиления 23dBi обеспечивает высокое качество передачи данных, а технология Intel TDMA позволяет осуществлять передачу данных на скорости до 8 Мбит/с на расстояния до 100 км (с использованием релейной станции). DAP-3860 использует два беспроводных модуля и поддерживает технологию Link aggregation, удваивающую пропускную способность в режиме Точка-Точка.

Экономически эффективное решение для использования в транспортной сети (backhaul)
DAP-3760/3860 является законченной альтернативой решениям для транспортной сети, например, WIMAX и GSM. В случаях, когда неровная, труднопроходимая местность  не позволяет организовать стандартную проводную магистраль сети, можно развернуть беспроводную сеть с помощью внешней точки доступа. Беспроводное оборудование, работающее на частоте 5 ГГц, является идеальным решением для организации сети в малонаселенных областях с минимальным количеством радиопомех. Благодаря поддержке технологии Power over Ethernet установка внешней точки доступа выполняется с минимальным количеством дополнительных кабелей.

Организация доступа в Интернет в сельской местности
DAP-3760 и DAP-3860 могут использоваться для подключения конечных точек в сельской местности к концентраторам, расположенным в городах. Доступ в Интернет осуществляется через один или несколько промежуточных узлов, являющихся частью гибкой архитектуры, простой в установке, управлении и обслуживании. DAP-3760 и DAP-3860 обеспечивают защищенную передачу данных, благодаря использованию WEP, TKIP, и AES-шифрования.

Работа удаленных пользователей в режиме «онлайн»
Установка беспроводной транспортной сети обеспечивает удаленным офисам и учебным корпусам сетевой доступ без проводного подключения. Помимо этого, поликлиники в сельской местности могут использовать систему для обмена жизненно важной информацией о  пациенте с городскими больницами и центрами охраны здоровья.

Характеристики

Система
• CPU IXP425, 533 МГц (для DAP-3760 A1)
• CPU IXP435, 667 МГц (для DAP-3760 B1)

Память
• 16MB Flash
• 32MB SDRAM (модифицируется до 64MB)

Питание
Power over Ethernet
• PoE-инжектор с выходной мощностью до 19,3 Вт (входит в комплект поставки)
• Адаптер питания для PoE-инжектора, выходные параметры: 48 В постоянного тока 0,4 А (не входит в комплект поставки)

PoE
• Соответствие стандартам IEEE 802.3af и 802.3at

Радиовещание
• Модуль RF*
• FCC: XA-632AH
• CE: AG-623C

Рабочая частота*
• FCC: 5,725~5,850 ГГц
• CE: 5,470~5,600 ГГц, 5,650~5,725 ГГц

Модуляция RF
802.11a: OFDM (BPSK, QPSK, 16-QAm, 64-QAm)

Выходная мощность RF*
• 22dBm at Radio for FCC (Band 4)
• 22dBm EIRP for ETSI 301 893 (Band 3)

Чувствительность
• -90 dBm @ 6 Мбит/с
• -73 dBm @ 54 Мбит/с

Сертификаты
FCC Class B, CE, IC, C-Tick, NCC

Эксплуатация/Программное обеспечение
• Рабочие режимы
• Мост

Безопасность
WEP64/128/152, WPA-PSK/WPA2-PSK, TKIP, AES

Управление полосой пропускания
20МГц/40МГц

Super A/G
Технологии Fast Frames, Bursting, Compression

Intel TDMA
Передача данных на дальние расстояния

Расстояние в метрах
Auto ACK-Time Adjustment

Статистика
Беспроводная сеть и Ethernet

Link Test
Проверка беспроводного соединения

Настройка и управление
• Управление через Web-интерфейс (Secure SSL)
• Интерфейс командной строки (SSH или RS-232 (9600))
• Утилита на основе Windows
• SNMPv2

Обновление программного обеспечения
Управление через Web/Windows

Физические параметры/Интерфейсы
• Ethernet
• 10/100 BaseT x 1 поддерживает автоопределение, автосогласование

RS-232 (COM)
RS-232 (UART) in RJ-45 Form Factor (для отладки)

Устройство звуковой сигнализации
Сигнальное оповещение

Reset Pin
COM Port (2 Pin)

Характеристики антенны
Тип антенны

 Внутренняя направленная антенна с высоким коэффициентом усиления

Коэффициент усиления
23dBi

Частотный диапазон
5400 ~ 5850 МГц

HPBW (Горизонтальная)
10 °

HPBW (Вертикальная)
10 °

Корпус
Стандарт IP-67, 17 баллов по шкале Бофорта, вентиляционные отверстия

Установка
Установка на мачту (ADC - 12 алюминиевый сплав)

Рабочая температура
-30º ~ 70º C

Размеры PCBA
160 мм x 135 мм

Размеры
320 мм x 320 мм x 27,5 мм (Д х Ш х В) (включая антенну)

Вес
2,4 кг (включая антенну)

Рабочая влажность
10 ~ 95% RH (без образования конденсата)

*В соответствии с региональными требованиями

Сертификаты

Заказ

DAP-3760/RU/B1   Внешняя беспроводная точка доступа / мост с поддержкой PoE (адаптер питания 48В для PoE инжектора не входит в комплект поставки)

Изображения

DAP-3760/B1

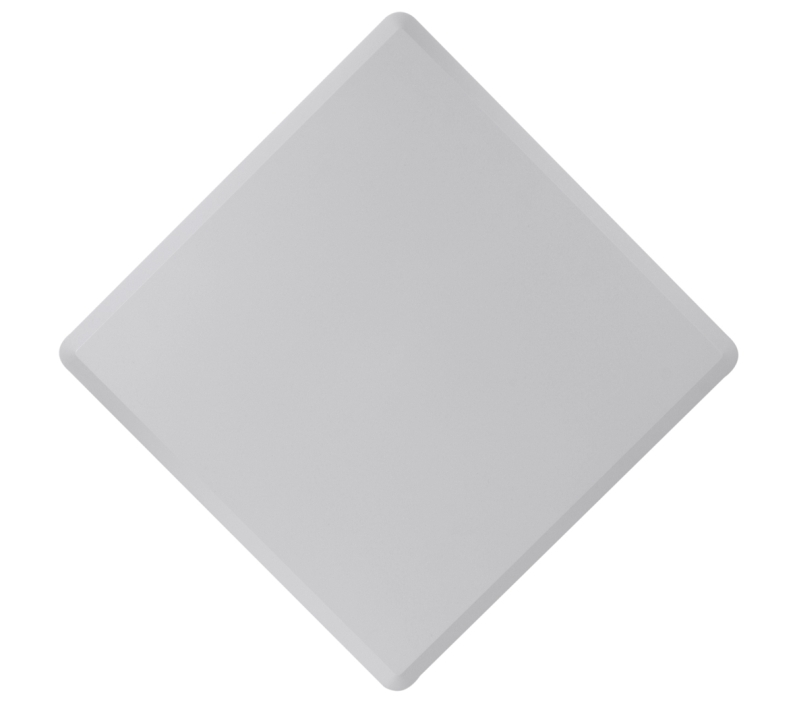

Вид спереди
Вид сзади

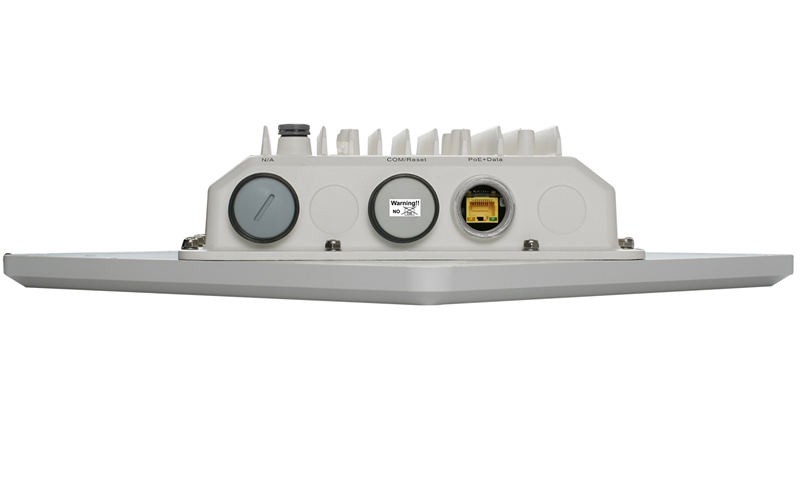

Вид снизу
DAP-3760/A1
Вид спереди

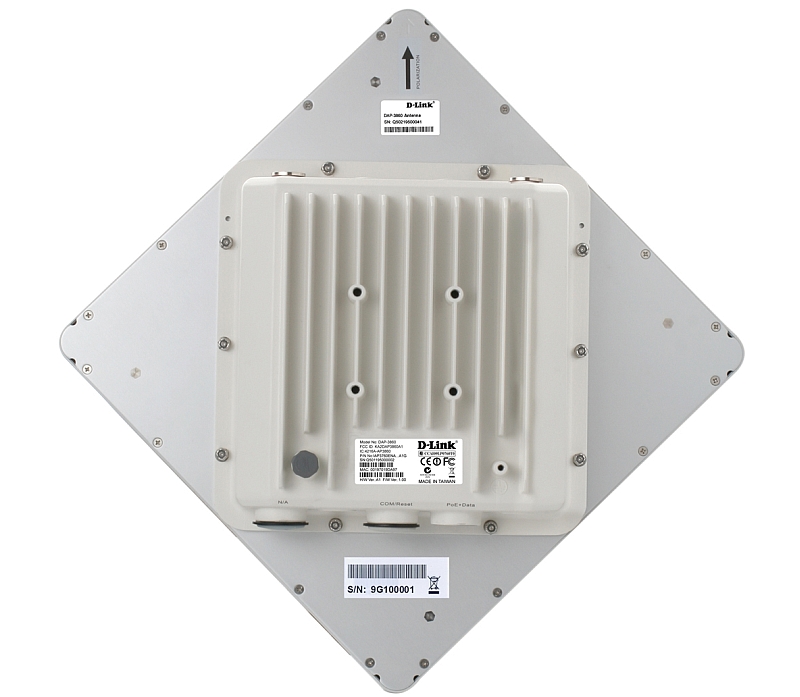

Вид сзади
Вид снизу
